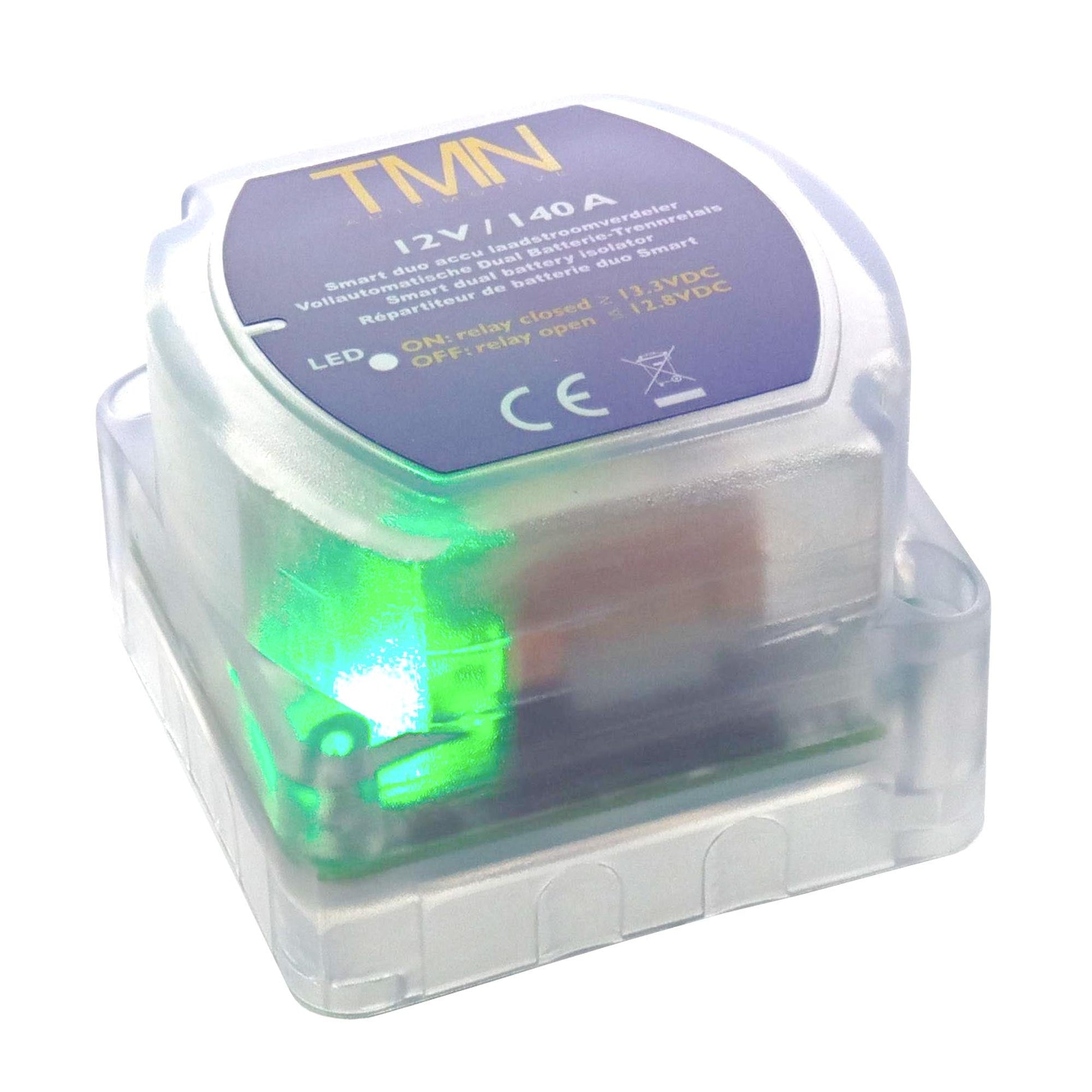

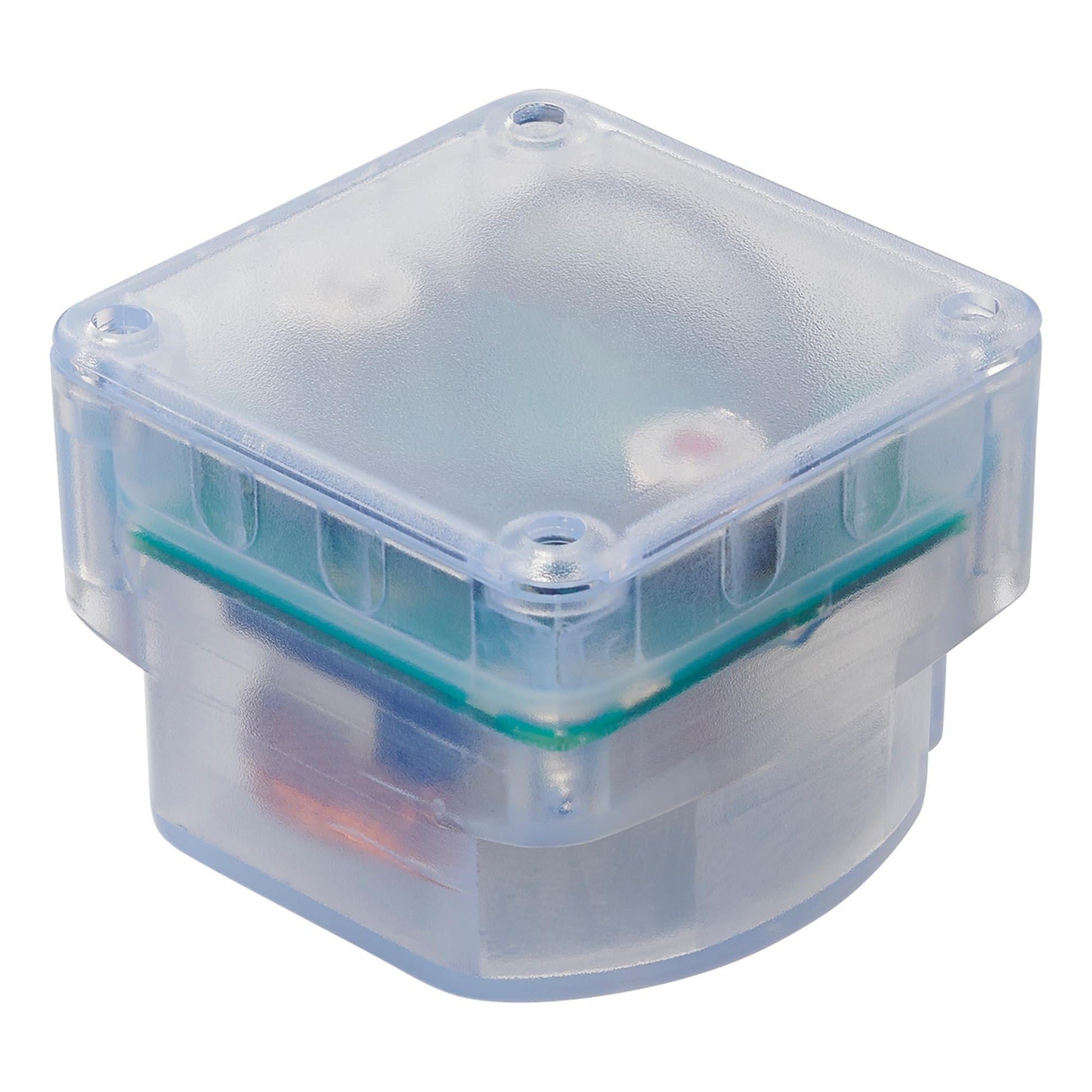

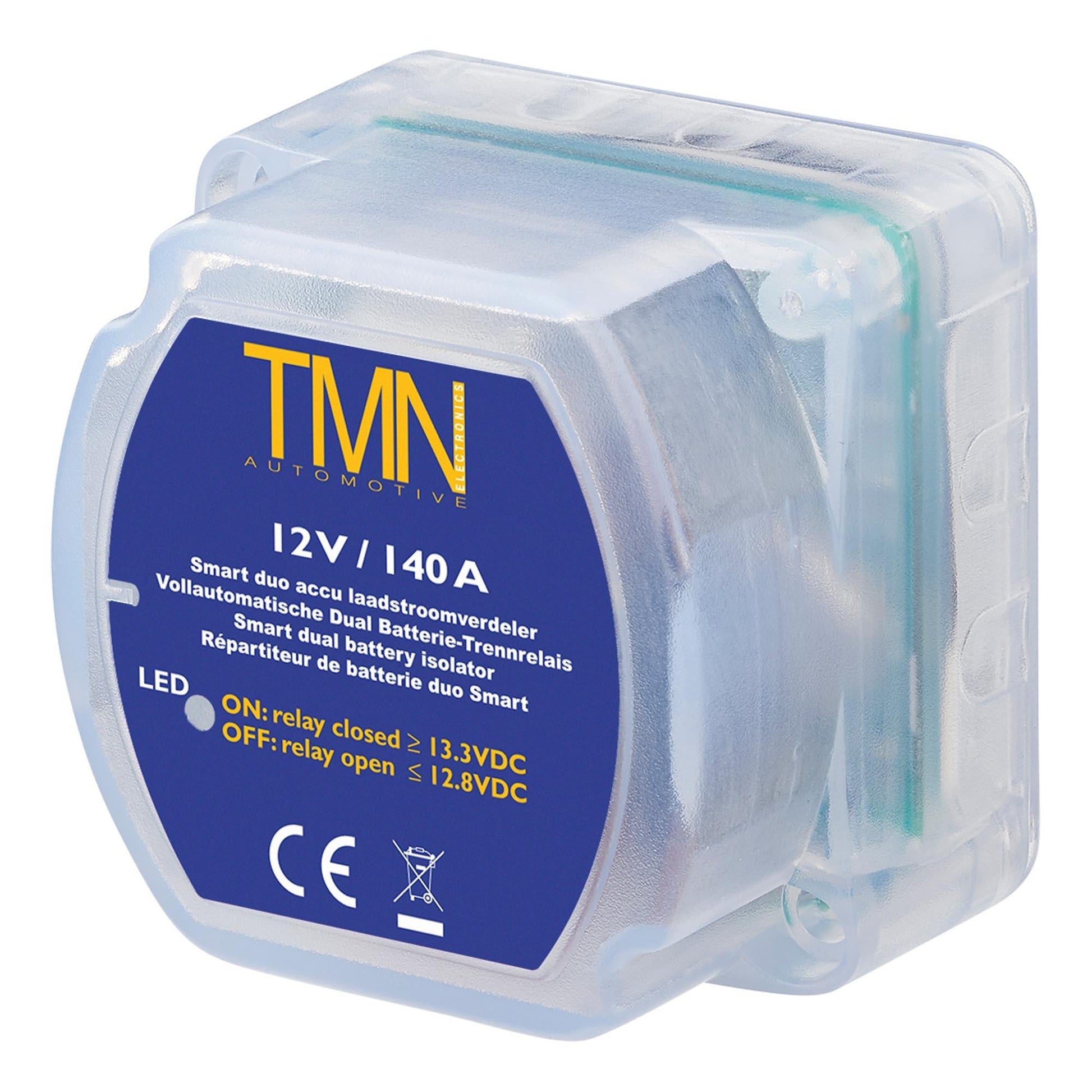

BSR 25-10 Batterie-Trennrelais 12V/140A. Set "10m Kabel"

TMN Automotive

Vollautomatisches Trennrelais

BSR 25-10 Kit

mit 10 Meter 25mm² Stromkabel

12 Volt / 140 Ampere Dauerbelastung

Einsatzzweck:

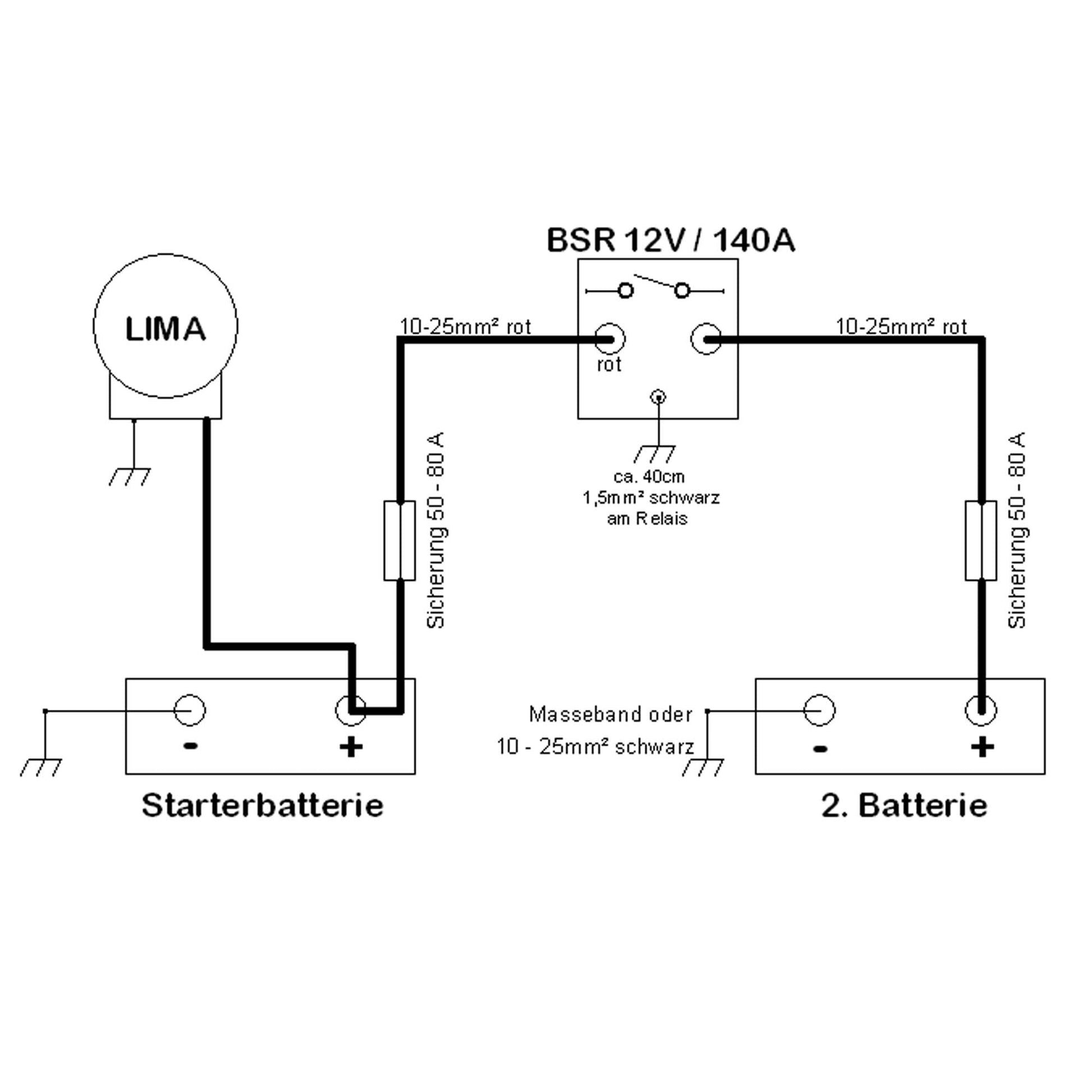

Soll in einem Fahrzeug eine Zweit- bzw. (sekundäre) Zusatzbatterie eingebaut werden, ist die Installation eines Trennrelais absolut empfehlenswert.

Die Installation dieses Relais soll dazu dienen, dass die Verbindung der beiden Batterien bei ausgeschaltetem Motor getrennt wird, wenn die Spannung unter 12,8V fällt. So wird gewährleistet, dass bei weiterer Energieabnahme an der Zusatzbatterie die Starterbatterie nicht entladen wird.

Beim Einschalten des Motors erhöht sich die Ladespannung auf über 13,3V (Lichtmaschinen-Regelspannung ≥ 13,4), infolge dessen schließt das Trennrelais den Kreislauf und Starter- u. Zusatzbatterie werden gleichzeitig geladen. Gleiches gilt auch, wenn sich die Ladespannung der Zusatzbatterie durch ein angeschlossenes Ladegerät oder durch eine verbaute Solaranlage auf über 13,3V erhöht. Dieses BSR-Trennrelais funktioniert also bidirektional in beide Richtungen.

Dieses Relais ist für CAN-Bus Fahrzeuge geeignet. Es ist keine Lichtmaschinen-Kontrollspannung d+ oder Zündungsplus erforderlich.

Anwendungsbereiche:

• PKW
• Busse
• Boote
• Caravan und Camping
• Solaranwendungen
• CarHifi
• etc.

Produktmerkmale TMN Trennrelais (BSR= Battery Sensitive Relay):

• Dauerbelastung: max. 140 Ampere
• Gehäusefarbe: Transparent

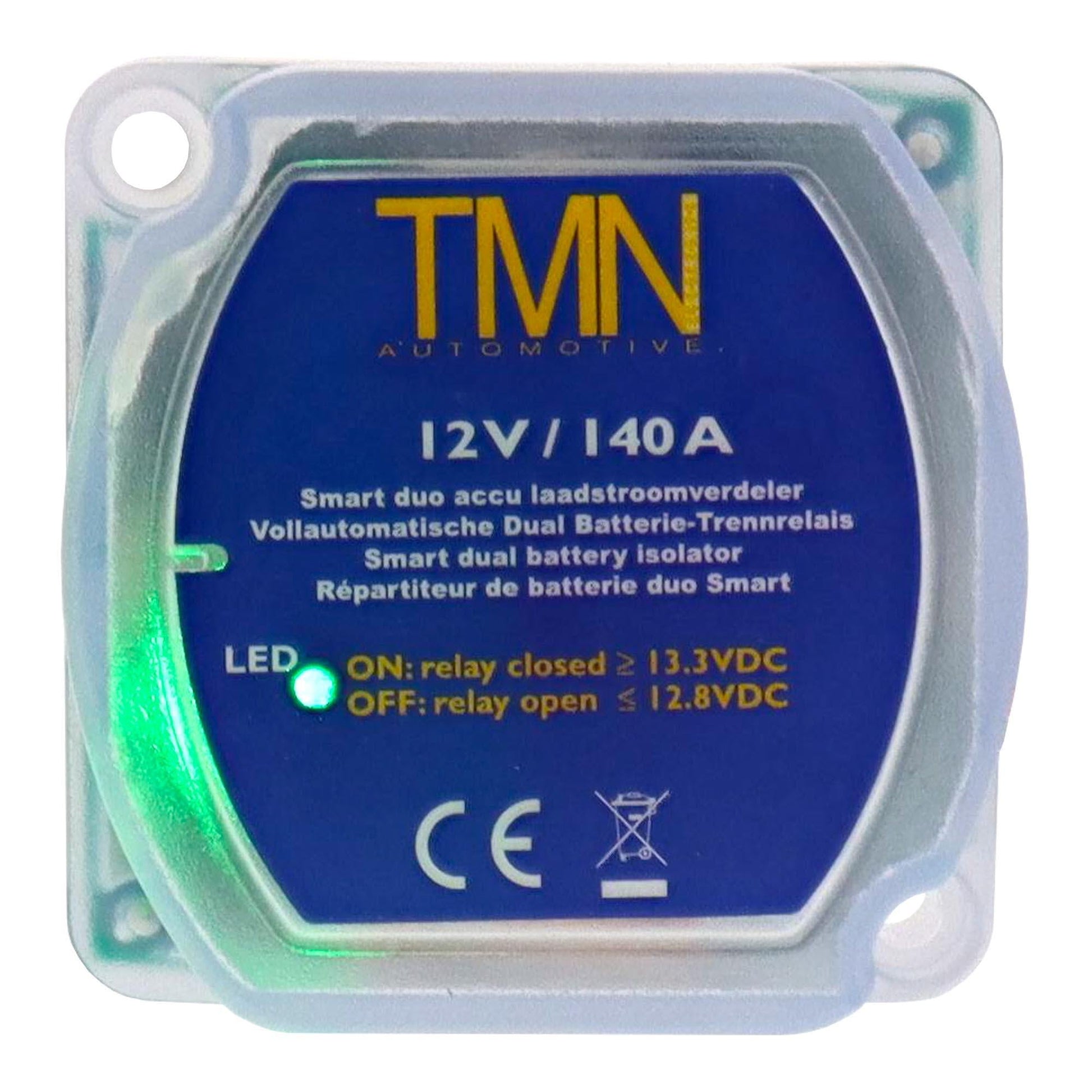

• Statusbeleuchtung / Farbe: Ja / Grün
  • Statusleuchte AN: Spannung über 13,3 VDC (Stromkreislauf ist geschlossen)
  • Statusleuchte AUS: Spannung unter 12,8V DC (Stromkreislauf ist geöffnet)
• Spannung: 12V
• Maße: (LxBxH) ca. 67x67x53mm

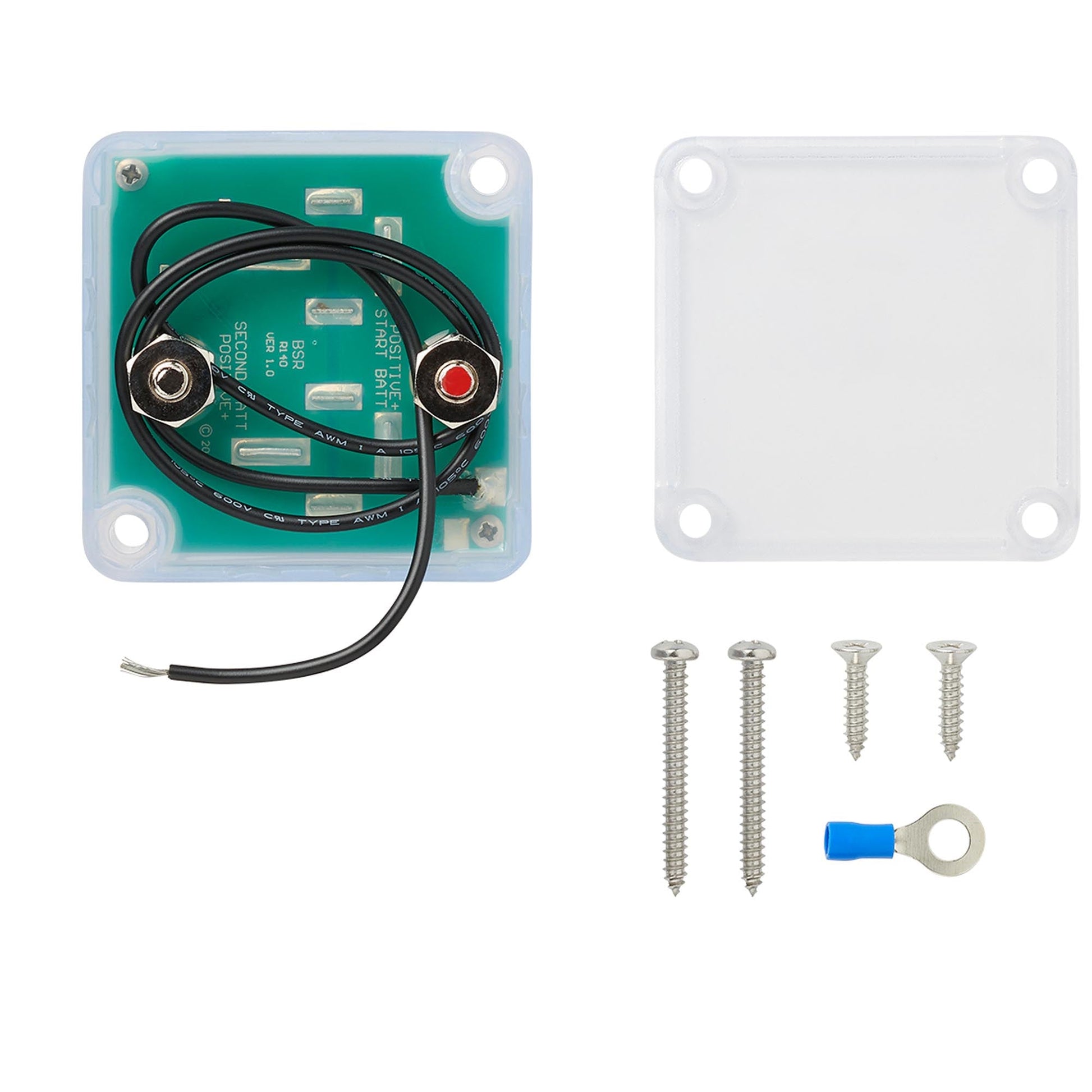

• Anschlüsse: 2x Batterie Schraubanschlüsse + 1x Masseleitung

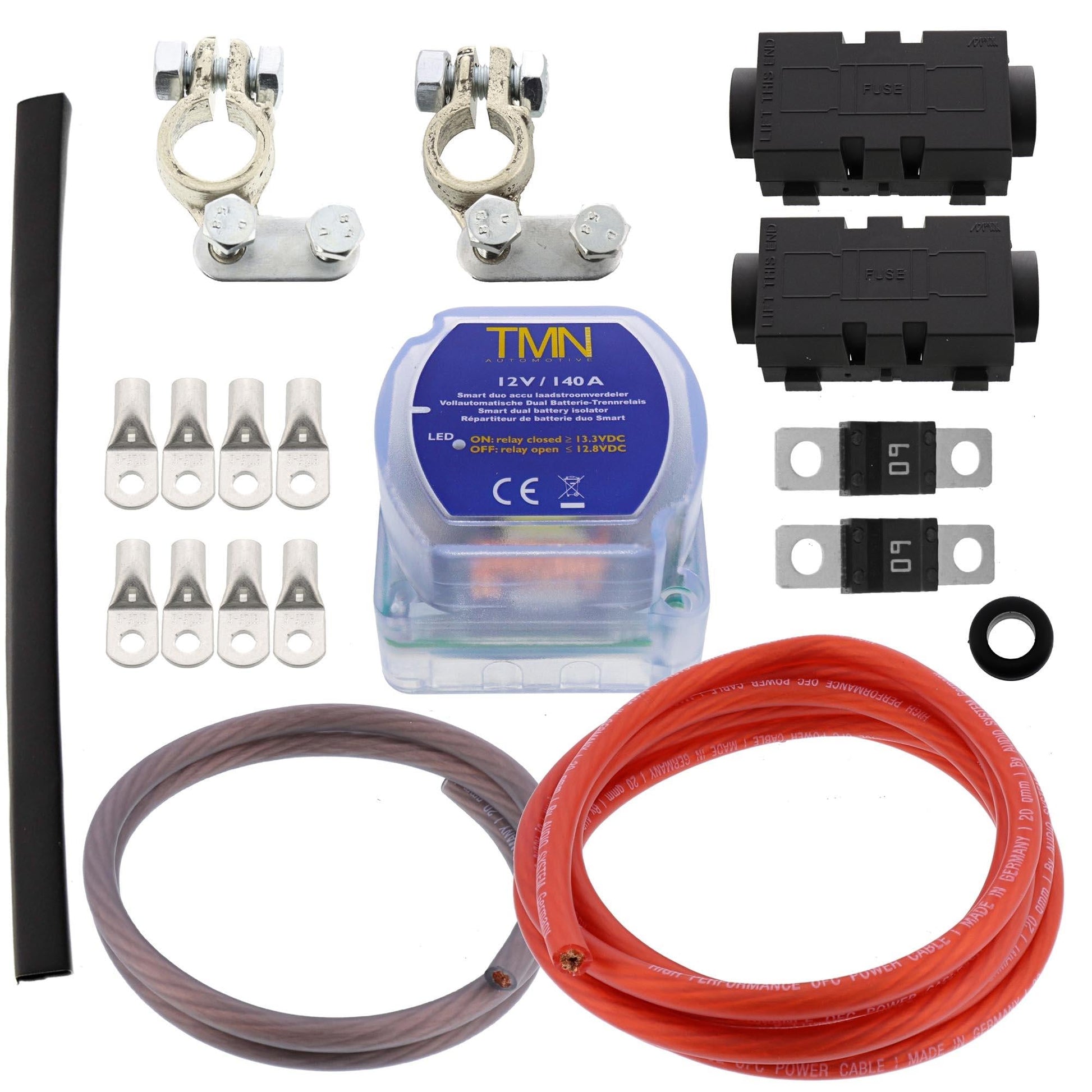

Artikelstückliste Einbauset:

• 1x BSR-Trennrelais 140A
• 1x Polklemmen-Satz +/-
• 10 Meter 25mm² OFC Vollkupfer Premium Batteriekabel Farbe: Rot
• 1 Meter 25mm² OFC Vollkupfer Premium Massekabel Farbe: Schwarz

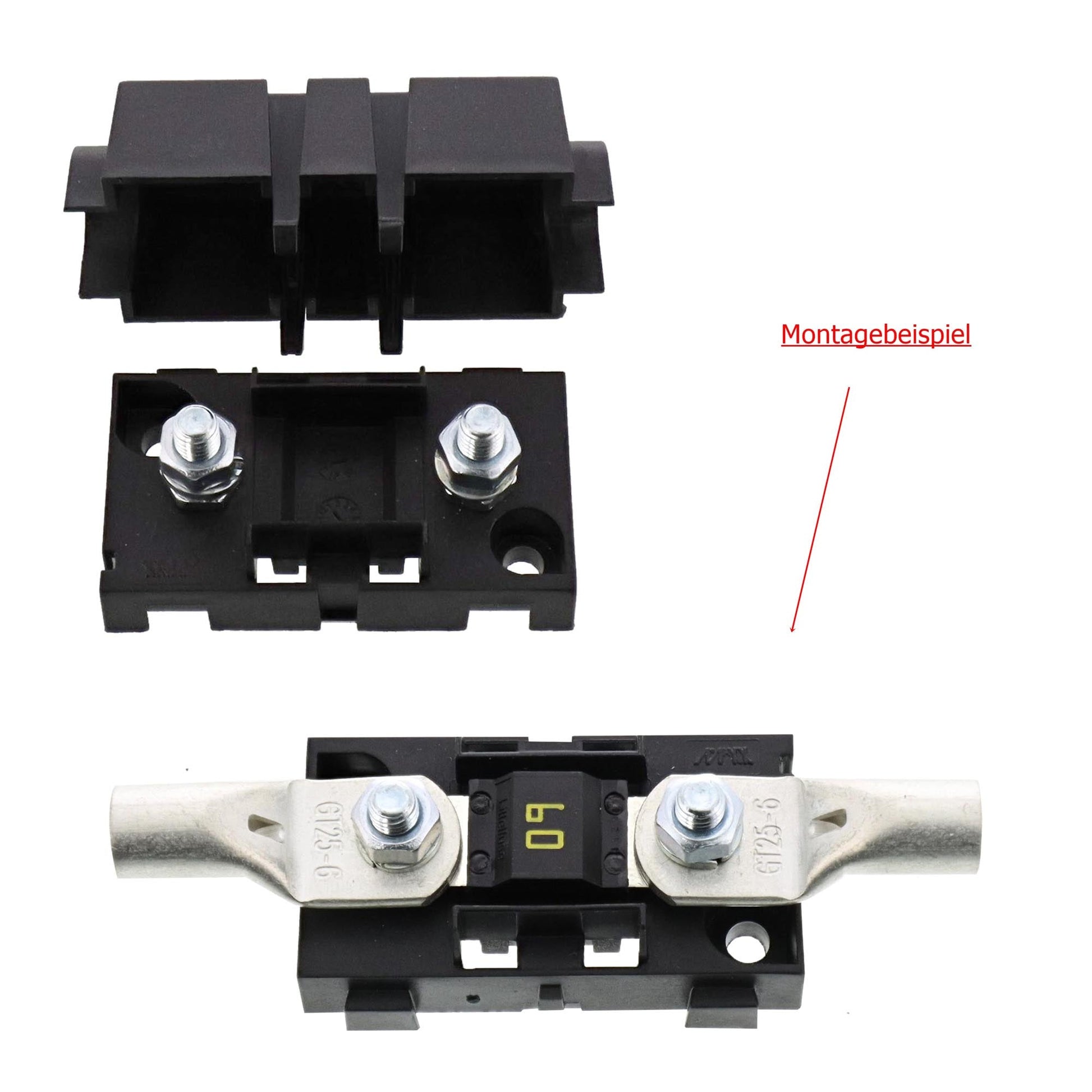

• 2x MIDI Sicherungshalter
• 2x MIDI Sicherungen 60A
• 8x 25mm² Rohrkabelschuhe M6
• 1x Durchgangstülle
• 35cm Schrumpfschlauch
